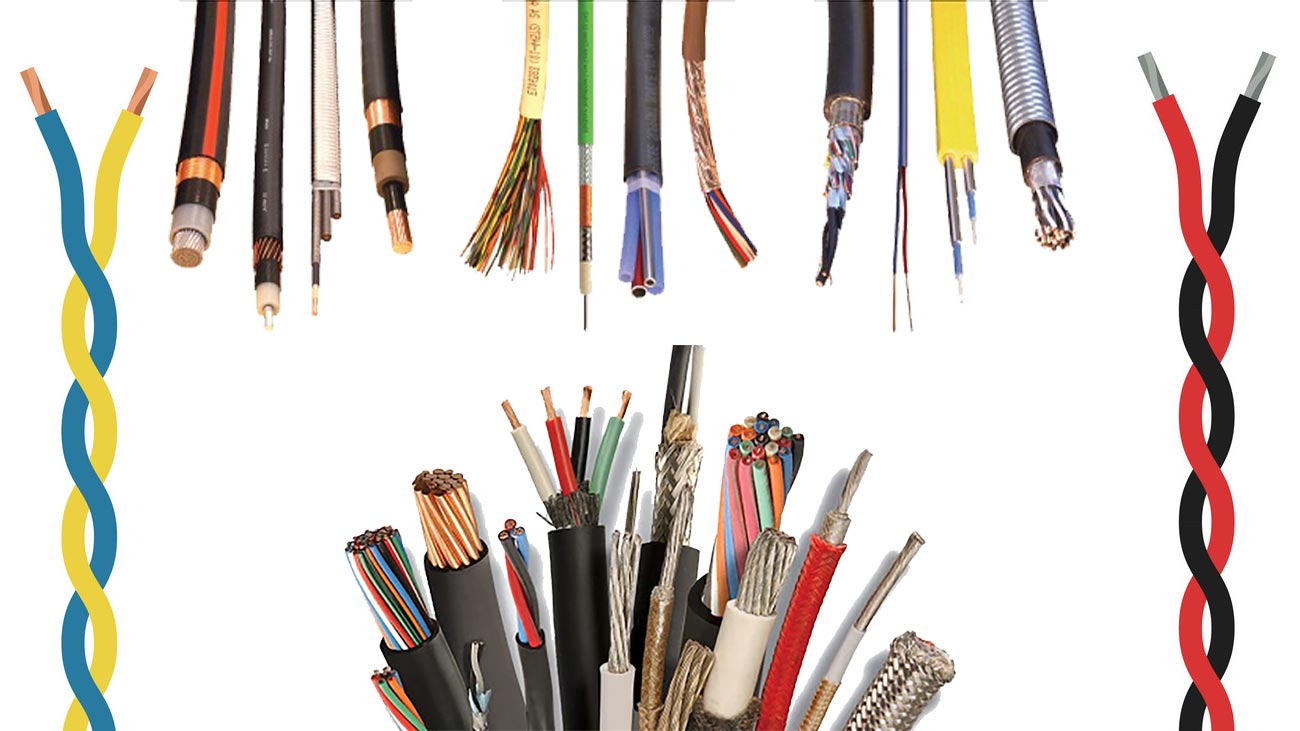

انواع سیم و کابل

⚙️ انواع سیم

سیم‌ها از نظر جنس هادی، شکل ساختار و نوع کاربرد تقسیم می‌شوند:

🔸 از نظر ساختار:

1. سیم مفتولی (Solid Wire):

   • یک رشته‌ی فلزی یک‌تکه.
   • مقاومت مکانیکی بالا، ولی انعطاف کم.
   • مناسب تابلو برق، پریزها، مسیرهای ثابت.

2. سیم افشان (Stranded Wire):

   • تشکیل‌شده از چند رشته نازک مسی تابیده‌شده.
   • بسیار نرم و انعطاف‌پذیر.
   • کاربرد: سیم‌کشی ساختمان، دستگاه‌های خانگی، تجهیزات متحرک.

🔸 از نظر جنس هادی:

• مس: بالاترین رسانایی، بهترین انتخاب برای سیم‌کشی داخلی.
• آلومینیوم: سبک‌تر و ارزان‌تر، در خطوط انتقال هوایی و نیرو.
• مس قلع‌اندود یا نقره‌اندود: برای جلوگیری از خوردگی در صنایع خاص (مثل خودروسازی یا دریا).

🔸 از نظر نوع عایق:

• PVC: رایج‌ترین عایق، مقاوم در برابر حرارت معمولی.
• XLPE: تحمل حرارت تا ۹۰ °C، مناسب برای ولتاژ بالا.
• نایلونی: ضد سایش و رطوبت، مخصوص موتور یا محیط‌های سخت.
• تفلون (PTFE): ضد حرارت و مواد شیمیایی، مخصوص صنایع نظامی یا هوافضا.

🔸 از نظر کاربرد:

• سیم ساختمانی (روشنایی، پریز)
• سیم تلفن و مخابرات
• سیم خودرویی
• سیم ارت (زمین حفاظتی)
• سیم ابزار دقیق و کنترل

⚙️ انواع کابل

کابل‌ها از نظر کاربرد، ساختار و نوع ولتاژ دسته‌بندی می‌شوند:

🔸 از نظر کاربرد:

1. کابل قدرت (Power Cable):

   • انتقال جریان اصلی برق (از تابلو تا تجهیز).
   • انواع: کابل فشار ضعیف، فشار متوسط و فشار قوی.

2. کابل کنترل (Control Cable):

   • برای ارسال فرمان‌های کنترلی بین تابلو و ماشین.
   • دارای تعداد زیادی رشته‌ی نازک و منظم.

3. کابل ابزار دقیق (Instrumentation Cable):

   • انتقال سیگنال ضعیف سنسورها و ترانسمیترها؛ با شیلد ضد نویز.

4. کابل مخابراتی و شبکه (Communication / Data Cable):

   • مخصوص انتقال داده و سیگنال مانند کابل‌های CAT5e، CAT6، فیبر نوری، Coaxial.

5. کابل خودرویی / صنعتی منعطف:

   • در ماشین‌آلات و ربات‌ها؛ عایق مقاوم و ضد روغن دارد.

🔸 از نظر ساختار داخلی:

• کابل‌های تک‌رشته / چندرشته
• کابل شیلددار (Shielded Cable): دارای روکش فلزی برای حذف نویز الکترومغناطیسی.
• کابل زره‌دار (Armored Cable): با محافظ فولادی جهت نصب زیر زمین یا محیط خشن.
• کابل نایلونی: دارای روکش تقویتی نایلون برای محافظت در برابر خراش و رطوبت.

🔸 از نظر نوع ولتاژ:

1. کابل فشار ضعیف (LV): تا حدود ۱۰۰۰ ولت
2. کابل فشار متوسط (MV): تا چند ده کیلوولت
3. کابل فشار قوی (HV): ده‌ها تا صدها کیلوولت در نیروگاه‌ها و شبکه‌های انتقال

🔸 از نظر جنس رسانا:

• مس (Copper) → رسانایی بالا، وزن زیاد.
• آلومینیوم (Aluminium) → سبک‌تر، قیمت کمتر، نیاز به قطر بیشتر.

🔸 از نظر جنس روکش:

• PVC → پرکاربرد و مقرون‌به‌صرفه.
• XLPE → مقاومت حرارتی زیاد.
• نایلون / PUR / Rubber → مخصوص فضاهای صنعتی و آزاد.
• Metal Sheath (سرب یا آلومینیوم) → برای محیط‌های خطرناک یا زیرزمینی.

💡 نکته فنی:

انتخاب نوع سیم یا کابل همیشه باید بر اساس:

• ولتاژ کاری
• جریان مورد نیاز
• دمای محیط
• محل نصب (داخلی، زیرزمین، هوایی، مرطوب یا خشک)

صورت گیرد تا ایمنی کامل حفظ شود.
